Wir geben uns sehr viel Mühe, dass Sie die erbrachten Leistungen nachvollziehen können, das Sie verstehen, was und warum etwas gemacht wurde. Wir versuchen, dass Sie, einhergehend mit der Reparatur, Ihren Flipper besser verstehen und kennen lernen. Hier eine Reparaturbeschreibung wie sie für uns alltäglich ist.

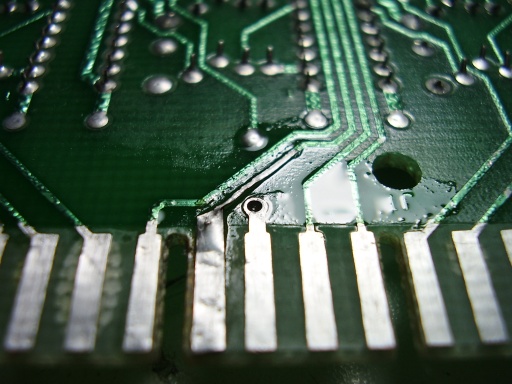

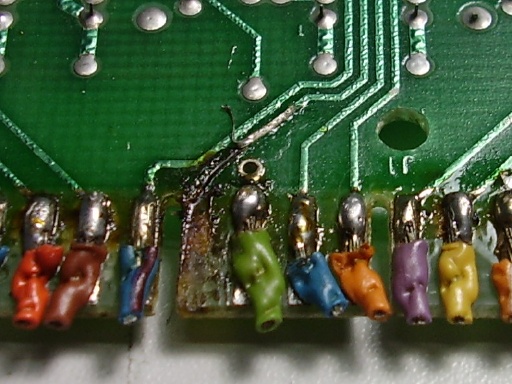

eben bin ich mit Ihren Gottlieb Platinen bzw. Leiterplatten fertig geworden. Alle Platinen sind generalüberholt, gereinigt, geprüft, alle alten IC-Sockel sind durch neue ersetzt, alle defekten ICs sind erneuert und gesockelt worden. Vor allem die brutal verlöteteten Anschlüsse für die Leiterplattensteckverbinder sind nun wieder optimal.

Stromversorgung: Tantalkondensator defekt, daher keine Hochspannung für die Punkteanzeigen.

Lampen- und Spulen-Treiber: Leistungstransistor defekt, ein weiterer Spulentreiber defekt, Sicherungsdioden eingebaut (diese waren in der ersten Produktion der Gottlieb System 1 Treiberplatinen nicht eingebaut, sind aber lebensnotwendig, damit defekte Spulen nicht zurück bis zu den extrem seltenen Spinnen-ICs auf der Hauptplatine durchschlagen und diese mit zerstören.

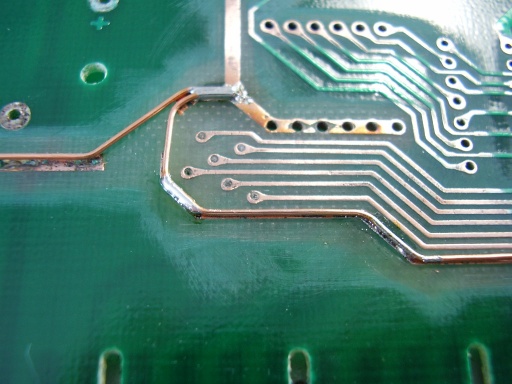

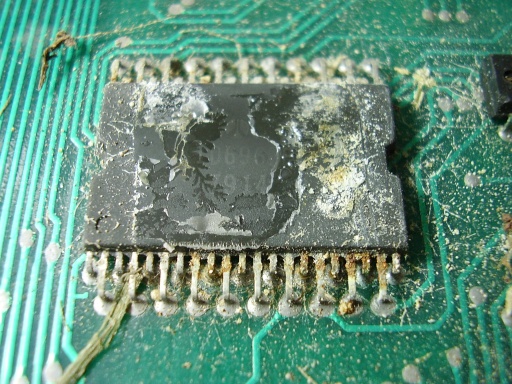

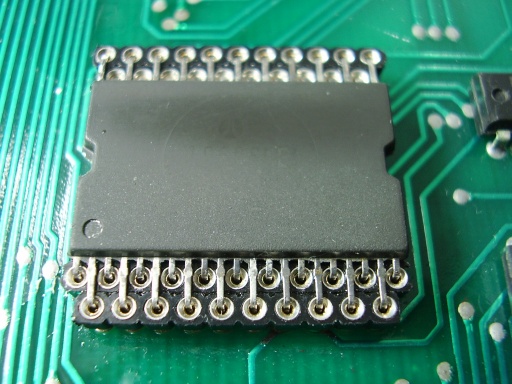

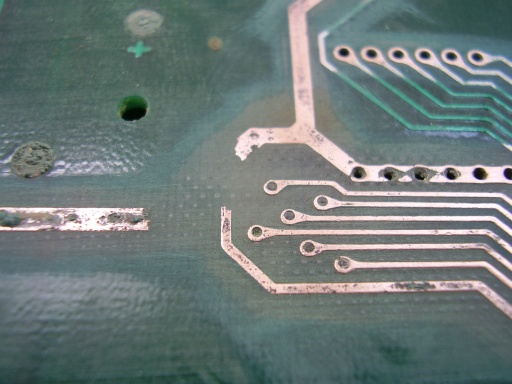

Hauptplatine: zwei Spinnen-ICs gesockelt, ein Spinnen-IC defekt, ein weiteres so stark korrodiert, dass beim Auslöten Beinchen abgebrochen sind, Spinnen-ICs in eigene Halter eingebaut und diese in die Sockel gesteckt, diverse defekte ICs und zahlreiche Bauteile wegen Korrosion erneuert, viele Leiterbahnen defekt und per dünnem Draht nachgelegt, Durchkontaktierungen erneuert...

In ausgiebigen Tests elektronische Fehler beseitigt, Programm geprüft, Treiber für Lampen, Spulen und Punkteanzeigen sowie die Schalter-Eingänge im laufenden Flipperbetrieb geprüft. Zum Abschluss mit Leiterplattenschutzlack die Platine versiegelt.

Kabel zwischen Hauptplatine und Treiberplatine komplett neu bestückt. Kabel zwischen Netzteil und Hauptplatine neu bestückt. Neuer Anschluss für externen Batterie- oder wahlweise Akkubetrieb; externes Batteriefach liegt bei.
